Novedades de Simcenter Simlab 2026.1

Las diferentes disciplinas físicas presentan requisitos específicos que pueden obligar a los usuarios a seguir flujos de trabajo largos y complejos para la preparación de la geometría, la generación de la malla y la configuración de las simulaciones, ralentizando así los ciclos de desarrollo. Como consecuencia, unos procesos de simulación ineficientes impiden que los equipos se centren en actividades de mayor valor añadido, como la exploración de soluciones de diseño, la optimización y la automatización. Las mejoras introducidas en Simcenter SimLab 2026.1 ayudan a los usuarios a afrontar con éxito estos desafíos.

La importación y la simplificación de la geometría constituyen la base para crear modelos de análisis de alta calidad. Sin embargo, los usuarios pueden perder horas en flujos de trabajo largos y repetitivos. Simcenter SimLab 2026.1 incorpora operaciones optimizadas en distintas áreas.

• Herramienta Simplify Shaft para simplificar la geometría de los ejes en función del tamaño objetivo de los elementos de la malla.
• Herramienta Extend Body para cerrar de forma eficiente los espacios entre cuerpos geométricos.
• Mejoras en la herramienta Fill Hole, que hacen que el relleno de orificios sea más robusto y fiable en un mayor número de casos geométricos.

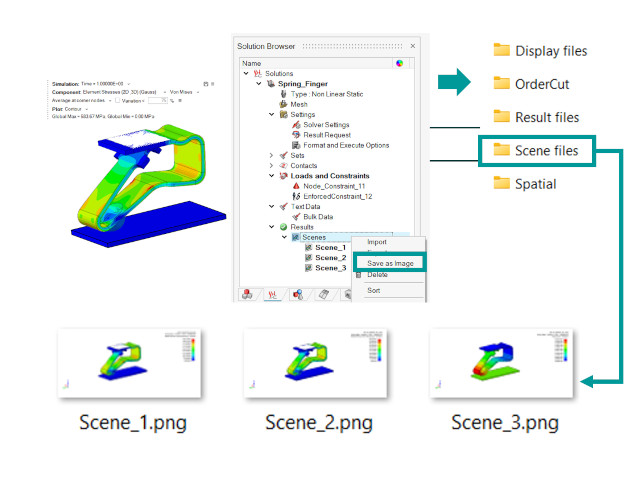

Las mejoras en la interfaz de usuario, entre ellas un Move Tool y un Section Tool rediseñados, hacen que la manipulación de los modelos sea mucho más sencilla e intuitiva. Además, una nueva opción de guardado de modelos proporciona un control más claro e inmediato sobre la sobrescritura de la base de datos.

El uso de modelos parametrizados de Designcenter NX es ahora más eficiente. Los usuarios pueden filtrar los parámetros importados en función de un prefijo y utilizar operaciones paramétricas también en estos modelos. Esto permite recrear automáticamente todas las modificaciones CAD cuando se actualizan los parámetros del modelo.

La última versión amplía además la compatibilidad con formatos CAD y ECAD, simplificando el trabajo directo con archivos procedentes de distintos sistemas empresariales. Entre las novedades se incluyen la compatibilidad actualizada con modelos de Designcenter NX hasta la versión 2512 y la mejora del soporte para el formato PLMXML, que ahora permite gestionar datos geométricos en los formatos Designcenter NX, JT y Parasolid.

La precisión de los resultados y la velocidad de cálculo dependen de una malla de alta calidad, adecuada a la física específica del problema. Hacer más eficientes estos flujos de trabajo no solo garantiza resultados fiables, sino que también permite ahorrar tiempo, evitando numerosas operaciones manuales.

Con Simcenter SimLab 2026.1, estas funcionalidades se potencian aún más gracias a una nueva herramienta de mallado automático, que verifica los elementos hexaédricos después de las operaciones de limpieza de la malla y, en caso de detectar errores persistentes, genera automáticamente una malla tetraédrica. La herramienta también admite los métodos de mallado hexaédrico, tetraédrico y mid-mesh, permitiendo discretizar de forma eficiente modelos completos con diferentes requisitos de malla.

La funcionalidad de remeshing presenta ahora una ventana de diálogo completamente rediseñada, que incluye una nueva opción para la gestión de las capas adyacentes y respeta los controles de malla asociados a la simetría angular. Esto proporciona a los usuarios una mayor flexibilidad y hace que las modificaciones de la malla sean más sencillas y rápidas.

Un nuevo método de creación de malla para elementos generados mediante revolución alrededor de un eje mejora significativamente la calidad de la discretización. Además, el nuevo comando Project to CAD Face dentro de la herramienta Grid Mesh permite obtener mallas más precisas y de mayor calidad.

Para los flujos de trabajo dedicados a ECAD, ahora es posible generar rápidamente múltiples submodelos a partir de los cuerpos seleccionados de una placa de circuito impreso. Por último, para el modelado de motores eléctricos se dispone de un nuevo tipo de perfil rectangular para las ranuras, ampliando las posibilidades de configuración de los modelos.

En la preparación de modelos que integran complejos solvers multifísicos en un único entorno, los usuarios a menudo deben seguir flujos de trabajo rígidos y aceptar compromisos. Simcenter SimLab 2026.1 incorpora numerosas mejoras que amplían la compatibilidad con los solvers y hacen que la integración entre las distintas tecnologías sea aún más fluida.

Los usuarios pueden ahora exportar los datos estructurales sin incluir la información del campo acústico, acelerando los flujos de trabajo dedicados exclusivamente a los análisis estructurales en el ámbito acústico.

Para la modelización mediante elementos discretos, la compatibilidad con meta-partículas amplía las posibilidades de aplicación en diversos sectores, permitiendo la simulación de materiales como fibras y hierba. Además, la creación de partículas con distribuciones dimensionales permite representar de forma más realista los materiales granulares.

Para las simulaciones basadas en SPH, el sistema ofrece ahora una generación de partículas más flexible para contenedores abiertos, con nuevas opciones para definir regiones de tipo plano o paralelepípedo.

Simcenter SimLab 2026.1 también moderniza el análisis estructural con Simcenter OptiStruct, incorporando compatibilidad con las últimas nonlinear control cards mediante una ventana de configuración simplificada que reúne los principales parámetros en una única interfaz. Además, está disponible una nueva herramienta de diagnóstico de convergencia, que permite analizar directamente desde la interfaz de usuario las posibles dificultades de convergencia de las simulaciones.

Para el desarrollo de motores eléctricos, los flujos de trabajo se han integrado aún más, permitiendo la transferencia directa de modelos paramétricos entre Simcenter Flux y Simcenter SimLab. Esta plataforma unificada proporciona flujos de trabajo automatizados que combinan la creación de geometría, las simulaciones multifísicas y el análisis a nivel de sistema, permitiendo a los usuarios pasar rápidamente de una disciplina a otra durante todo el proceso de desarrollo de motores de flujo axial.

La optimización del diseño es fundamental para comprender el comportamiento de un producto y mejorar sus prestaciones. Sin embargo, una integración insuficiente entre las herramientas suele dificultar el inicio de este proceso. Con Simcenter SimLab 2026.1, la Design Exploration se vuelve más accesible gracias a la integración de las tecnologías consolidadas de Simcenter.

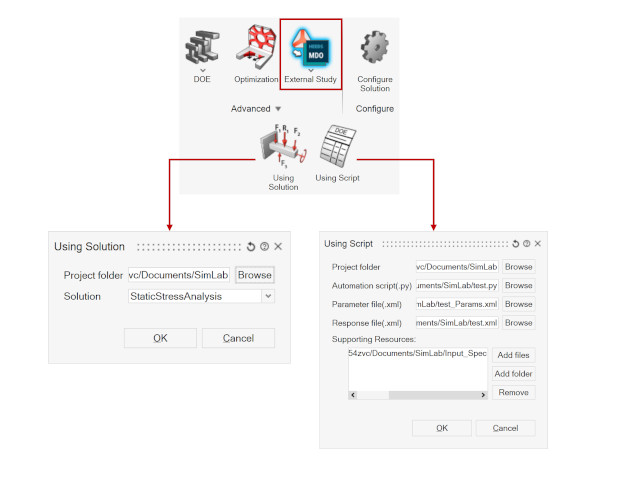

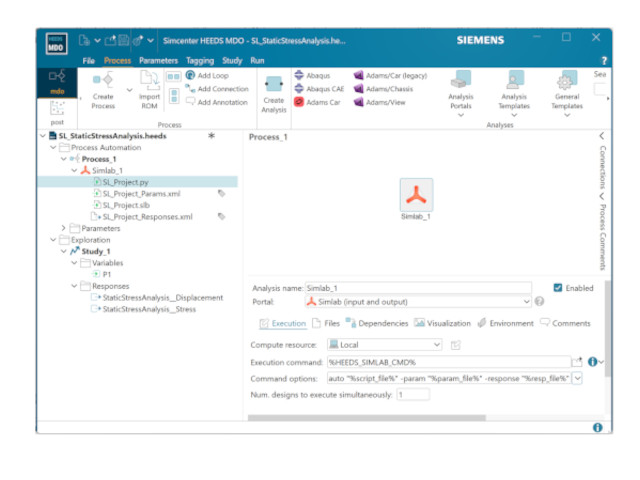

Un nuevo conector para Simcenter HEEDS permite a los usuarios crear fácilmente estudios de DOE y optimización. Aprovechando los datos ya disponibles, es posible generar rápidamente modelos listos para su ejecución, automatizar los flujos de trabajo y realizar optimizaciones multidisciplinares de forma más eficiente.

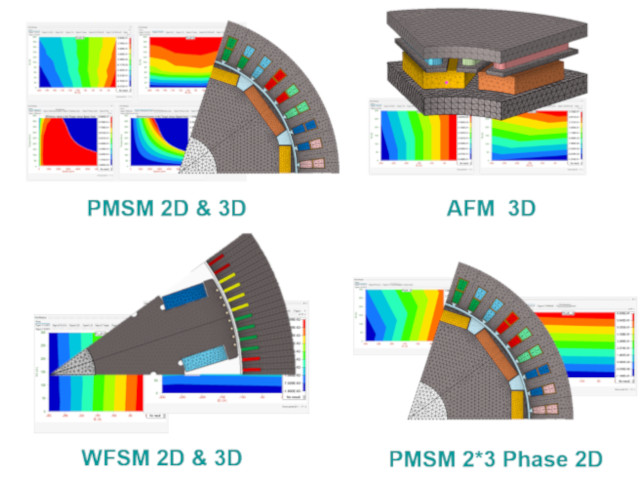

La última versión incorpora además flujos de trabajo automatizados para la generación de modelos de orden reducido dedicados a diferentes tipos de motores eléctricos. Esta funcionalidad permite crear rápidamente datos característicos y tablas de consulta, facilitando la exploración del diseño mediante la integración con herramientas de simulación a nivel de sistema.

Los procesos ineficientes y una automatización poco integrada dificultan el trabajo con modelos de simulación complejos, introduciendo pasos largos y, a menudo, inevitables. Con Simcenter SimLab 2026.1, estos flujos de trabajo se han optimizado, permitiendo a los usuarios trabajar con los modelos de forma más rápida y eficiente.

Nuevos comandos permiten la importación automática en batch de bases de datos y la ejecución de las simulaciones correspondientes. Además, los usuarios pueden especificar archivos de parámetros para actualizar automáticamente la configuración del modelo antes de iniciar el cálculo.

La compatibilidad con scripts se ha ampliado e incluye ahora también la importación y exportación de sketches. Por último, las API de Python ofrecen un conjunto más completo de funciones de utilidad, ampliando las posibilidades de consultar, navegar e interactuar con el modelo de simulación activo.
