Certificación virtual de las jaulas antivuelco de los vehículos de competición

Por este motivo, la FIA establece rigurosos estándares de resistencia para los dispositivos de seguridad pasiva, entre ellos la “Roll Over Protection Structure” (ROPS), también denominada “roll-cage” o “safety cage” (en español, jaula de seguridad). Esta estructura, diseñada para proteger el habitáculo en caso de vuelco o impacto, debe superar estrictas pruebas de conformidad para que el fabricante obtenga la homologación necesaria para competir con sus vehículos. Gracias a los continuos avances tecnológicos, en la actualidad el diseño y la certificación de las roll-cage se benefician de herramientas avanzadas de simulación, lo que reduce la necesidad de realizar ensayos destructivos y permite optimizar los componentes de forma aún más eficaz.

De hecho, la FIA permite a los fabricantes realizar la certificación de resistencia de la roll-cage tanto mediante ensayos físicos como mediante simulaciones por elementos finitos, siempre que estas últimas sean realizadas por empresas cuya idoneidad haya sido certificada por la propia FIA.

Las safety cages son estructuras metálicas instaladas en el interior de los vehículos de competición, diseñadas para garantizar la protección del piloto en caso de accidente, impacto o vuelco. Estas estructuras están formadas por una red de tubos de acero que crean una jaula protectora alrededor del piloto, absorbiendo parte de la energía del impacto y reduciendo el riesgo de deformación de la carrocería. La roll-cage está diseñada para reforzar las zonas críticas del vehículo, como el techo, los laterales y la parte trasera, evitando que la carrocería colapse sobre el ocupante. En caso de vuelco, la estructura impide que el piloto quede aplastado por el peso del vehículo. Los tubos están dispuestos estratégicamente para permitir también una evacuación rápida del piloto en caso de emergencia, y su configuración depende de las normativas de las distintas competiciones automovilísticas.

Además de su función de seguridad, la roll-cage también contribuye a aumentar la rigidez estructural del vehículo, mejorando su comportamiento dinámico y su respuesta en las curvas. Por este motivo, el diseño de estas estructuras debe equilibrar la necesidad de resistencia con la de mantener bajo control el peso total del vehículo.

La FIA (Federación Internacional del Automóvil) es la organización mundial que regula el ámbito de las competiciones automovilísticas, con el objetivo de promover la seguridad, la innovación tecnológica y la sostenibilidad en las competiciones de motor y en el sector automovilístico. Fundada en 1904, la FIA está compuesta por más de 240 miembros, entre los que se incluyen federaciones nacionales de todo el mundo, y supervisa un amplio espectro de eventos automovilísticos, desde los campeonatos de Fórmula 1 hasta las competiciones de rally y los campeonatos de resistencia. Uno de los principales objetivos de la FIA es fomentar e implementar la adopción de reglamentos comunes para todas las modalidades del deporte del motor a nivel mundial. A través de normativas rigurosas y de la introducción de nuevas tecnologías, la FIA garantiza que los vehículos utilizados en las competiciones cumplan con elevados estándares de seguridad, reduciendo el riesgo de accidentes graves y mejorando la protección de los pilotos.

Una de las principales formas en las que la FIA garantiza la fiabilidad y la seguridad de los componentes utilizados en las competiciones es mediante las Technical Lists: documentos oficiales que certifican qué tecnologías, dispositivos y componentes están aprobados para su uso en las competiciones reguladas por la FIA. Cada lista se refiere a un tipo específico de producto y define las características que deben cumplir para que un componente pueda considerarse conforme con los estándares internacionales.

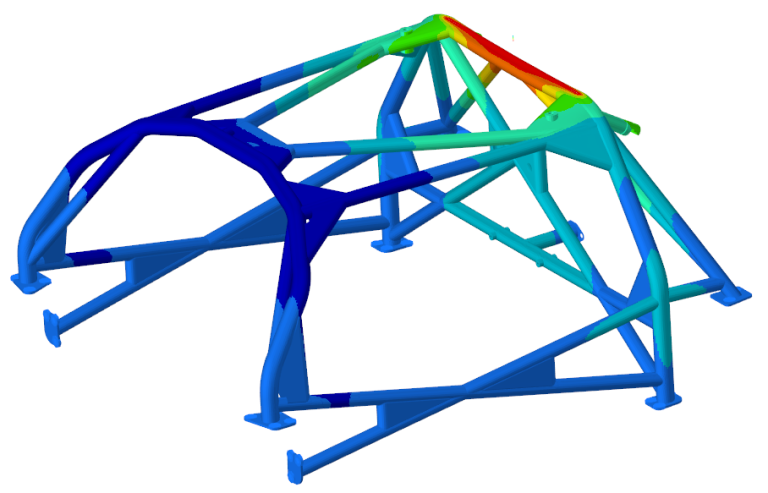

Como se ha mencionado anteriormente, la FIA permite a los fabricantes obtener la certificación de las jaulas de seguridad también mediante simulaciones, lo que permite a las empresas acelerar los procesos de desarrollo, reducir los costes asociados a los ensayos físicos y optimizar el diseño de los componentes. Gracias a los avanzados softwares de simulación, es posible predecir con gran precisión el comportamiento estructural de la roll-cage bajo diferentes cargas, comprobando que cumple los criterios exigidos por la FIA incluso antes de fabricar un prototipo físico. Este enfoque no solo reduce el tiempo necesario para obtener la homologación, sino que también contribuye a una mayor sostenibilidad del proceso de producción, minimizando el desperdicio de material y las emisiones asociadas a los ensayos destructivos.

Sin embargo, la FIA solo considera válida la certificación virtual si los cálculos han sido realizados por una entidad que, a su vez, figure en una lista restringida: la Technical List n.º 35, a la que solo se puede acceder mediante un riguroso proceso de selección.

SmartCAE ha sido incluida en la FIA Technical List n.º 35, que reúne a las empresas aprobadas por la FIA para realizar simulaciones de homologación virtual de las jaulas de seguridad. Este reconocimiento se ha obtenido gracias a un exigente proceso de cualificación que SmartCAE ha emprendido y completado con éxito. El proceso requiere presentar previamente a la FIA los resultados predichos mediante FEM para un caso de homologación real, que deben demostrar posteriormente una buena correlación con los ensayos físicos realizados. Dada la naturaleza de los ensayos, que implican elevadas deformaciones plásticas de la estructura en diferentes configuraciones de prueba, las simulaciones resultan especialmente complejas, por lo que reproducir “a ciegas” el resultado del ensayo físico supone un reto considerable.

La inclusión en la Technical List n.º 35 representa una importante confirmación de la calidad y fiabilidad de las soluciones desarrolladas por SmartCAE en el ámbito de la ingeniería virtual. Formar parte de esta lista significa que SmartCAE está oficialmente reconocida por su capacidad para realizar simulaciones avanzadas y certificar virtualmente las roll-cage, garantizando el cumplimiento de los requisitos establecidos por la FIA. Esto permite a los fabricantes y equipos confiar en una metodología de cálculo certificada, eliminando la necesidad de realizar ensayos físicos repetidos y simplificando el proceso de homologación. La inclusión en esta lista refuerza el papel de SmartCAE como socio de referencia para los fabricantes de roll-cage y los equipos que desean optimizar la seguridad de sus vehículos sin comprometer las prestaciones.

La certificación virtual de las roll-cage representa una innovación fundamental en el sector de las competiciones automovilísticas, ya que permite alcanzar un equilibrio óptimo entre seguridad, eficiencia y reducción de los costes de desarrollo. Gracias a herramientas de simulación cada vez más sofisticadas, las empresas pueden probar y optimizar sus soluciones de forma rápida y precisa, cumpliendo con los rigurosos estándares establecidos por la FIA. SmartCAE, con su presencia en la Technical List n.º 35, ofrece un servicio de certificación virtual de vanguardia, permitiendo a los fabricantes de roll-cage acelerar el proceso de homologación y garantizar la máxima seguridad de los pilotos.

Si deseas obtener más información sobre cómo SmartCAE puede ayudarte con la certificación de las roll-cage, ponte en contacto con nosotros hoy mismo: nuestro equipo de expertos está a tu disposición para proporcionarte toda la información que necesitas y ayudarte a encontrar la solución que mejor se adapte a tus necesidades.
