Un método para comprobar rápidamente que la carga se ha definido correctamente, especialmente en el caso de cargas con distribución espacial, como las presiones o las temperaturas, consiste en visualizar la carga como si fuera un mapa de resultados (contour plot).

En un modelo que contiene una definición de carga, es posible configurarla como si fuera un vector de resultados en un nuevo set que puede procesarse y visualizarse como cualquier otro vector de resultados.

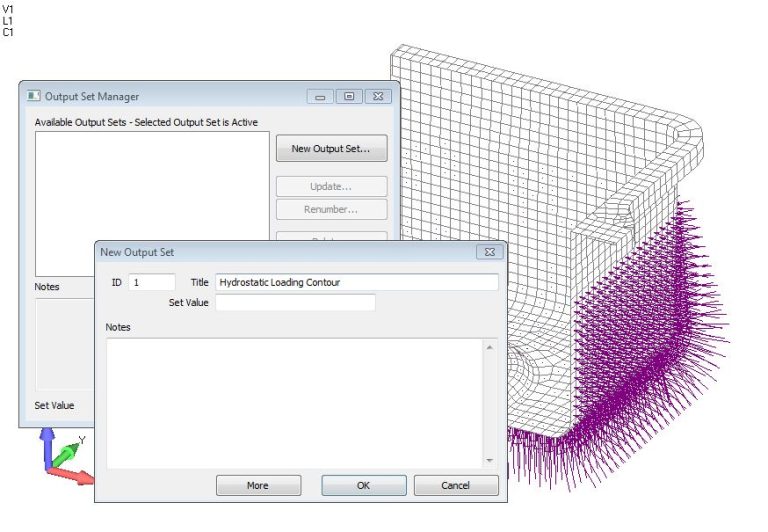

El primer paso consiste en crear el nuevo set de resultados seleccionando Model > Output > Create/Manage Set en el menú y haciendo clic en el botón New Output Set en la ventana de diálogo Output Set Manager. A continuación, introduce un título para el set en la ventana de diálogo New Output Set.

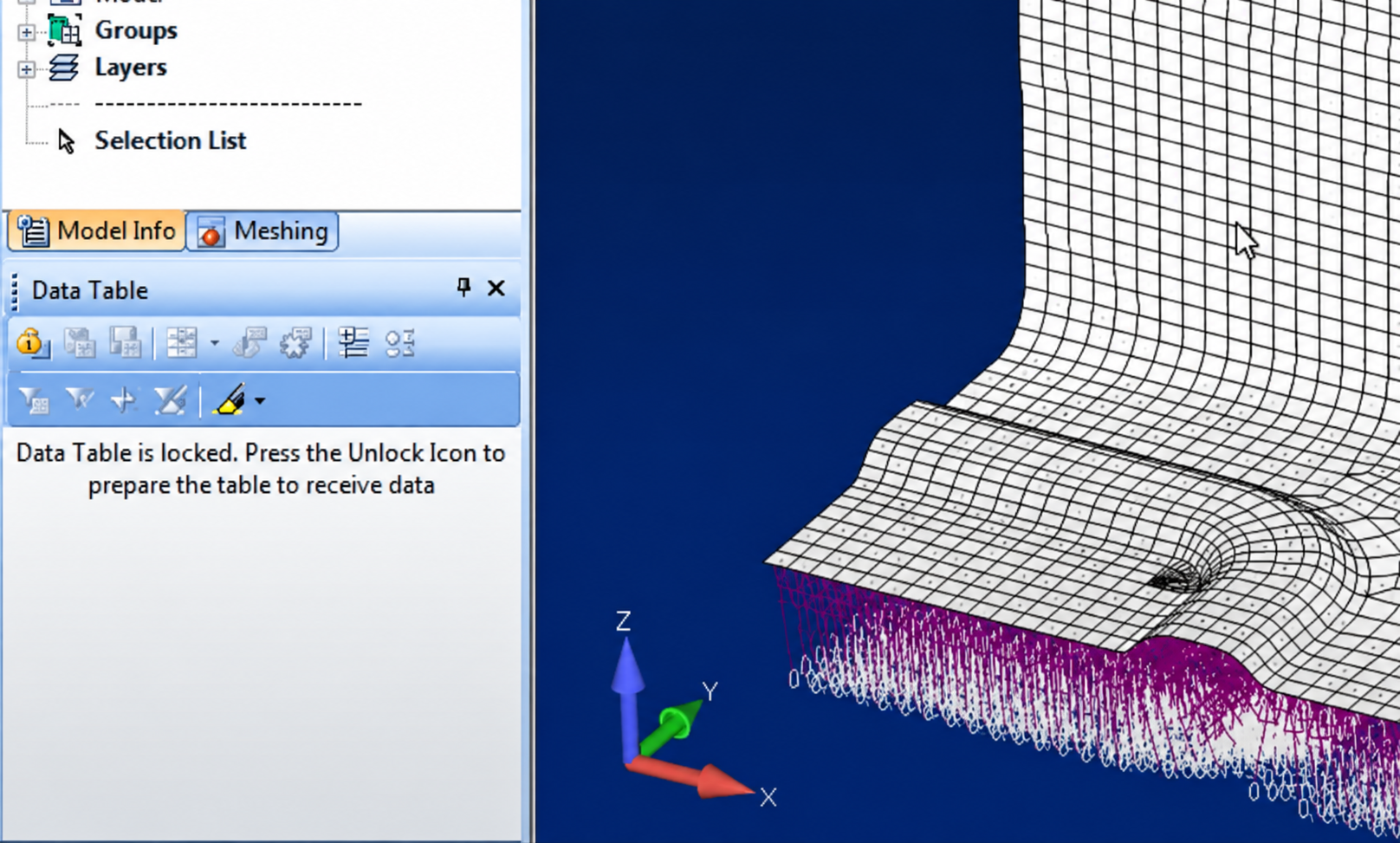

El siguiente paso consiste en añadir al Output Set el vector de carga, en nuestro caso, la presión aplicada a los elementos, seleccionando Model > Output > From Load. A continuación, selecciona Pressures en la sección Elemental Loads de la ventana de diálogo Select Type of Load y haz clic en OK. Femap crea entonces el nuevo vector de resultados correspondiente a las cargas de presión elementales en el set de resultados, que puede visualizarse como contour utilizando los comandos habituales de postprocesamiento.

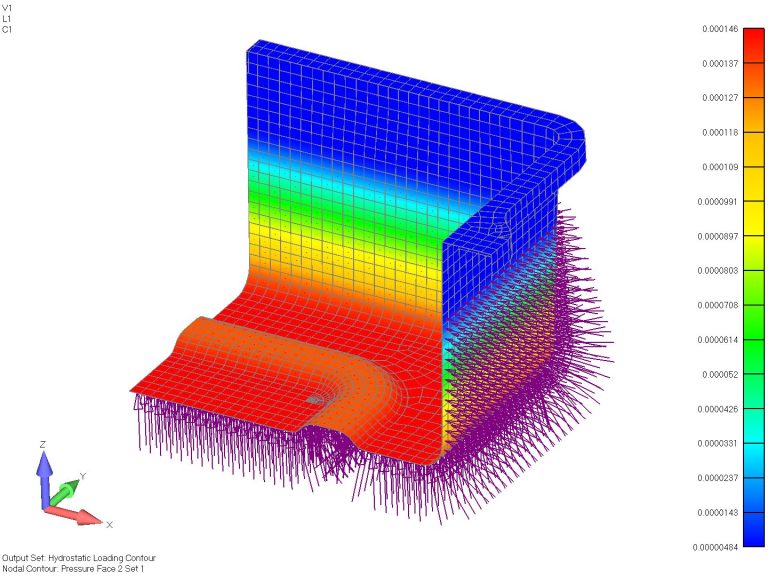

Selecciona View Select en el menú y haz clic en el botón Deformed and Contour Data. En la sección Output Set de la ventana de diálogo Select PostProcessing Data, selecciona el nuevo set y el vector que deseas utilizar para el contour.
