Novità di Simcenter Hypermesh 2026.1

I team di ingegneria dispongono spesso di ampie librerie di componenti già meshati, ma individuare il modello corretto può richiedere molto tempo quando nomi, revisioni o strutture delle cartelle non sono uniformi.

Simcenter Hypermesh 2026.1 introduce Retrieve, basato sulla tecnologia di confronto geometrico ShapeAI, che consente di identificare rapidamente componenti geometricamente simili e caricare automaticamente il modello più adatto nella sessione di lavoro corrente. Retrieve esegue la ricerca in base alla geometria del componente, risultando efficace anche quando nomi e identificativi non coincidono tra team diversi.

La funzionalità gestisce automaticamente il posizionamento e l’orientamento delle rappresentazioni e genera un report HTML dell’operazione, garantendo la completa tracciabilità del processo. Facilitando il reperimento e il riutilizzo delle mesh esistenti, Retrieve riduce la duplicazione delle attività di modellazione, accelera la preparazione dei progetti e valorizza il patrimonio di dati ingegneristici già disponibile.

Gli ingegneri della simulazione devono ottenere risultati ad alta fedeltà in tempi sempre più ridotti. Le tradizionali FEA possono richiedere ore o addirittura giorni di elaborazione, rallentando lo sviluppo del prodotto e rendendo più difficile individuare rapidamente le aree strutturalmente più critiche.

Con Simcenter Hypermesh 2026.1, PhysicsAI viene ulteriormente potenziato grazie a nuove funzionalità che migliorano sia l’efficienza sia la qualità delle previsioni. È ora possibile addestrare i modelli di intelligenza artificiale esclusivamente sulle regioni di interesse, riducendo tempi di training e costi computazionali.

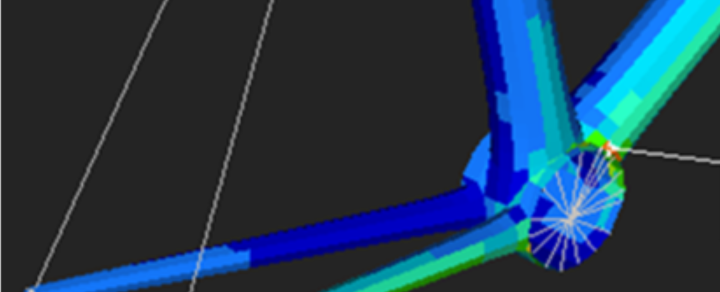

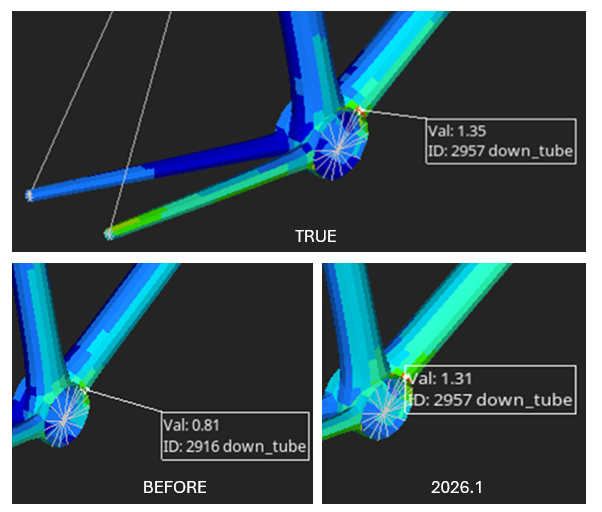

Un nuovo metodo di addestramento, che opera direttamente sui dati di campo a livello di elemento finito, migliora significativamente l’accuratezza nella previsione degli hotspot. Inoltre, un nuovo indice di similarità compreso tra 0 e 1 fornisce un livello di confidenza più elevato nell’applicazione dei modelli a nuovi progetti.

Tra gli ulteriori miglioramenti figurano l’estrazione automatica delle frequenze modali e la migrazione a PyTorch, con rilevamento automatico della GPU, che semplificano ulteriormente i workflow basati sull’intelligenza artificiale.

Grazie a PhysicsAI, gli ingegneri possono ottenere previsioni quasi istantanee dei campi di tensione, deformazione e spostamento senza attendere il completamento delle analisi complete del solver. Il risultato è un’esplorazione progettuale più rapida, una maggiore accuratezza delle previsioni e decisioni progettuali più tempestive.

Simcenter Hypermesh 2026.1 rafforza la gestione dei modelli in ambito enterprise migliorando collaborazione, controllo delle configurazioni e integrazione con i sistemi PLM.

La nuova funzionalità Subsystem Instance Link consente di mantenere sincronizzati gli assiemi ripetuti o specchiati, propagando automaticamente le modifiche a tutte le relative istanze.

La gestione delle configurazioni viene inoltre potenziata con:

• ricerca basata su espressioni;
• duplicazione delle configurazioni;
• regole per ID persistenti, che garantiscono maggiore coerenza tra le diverse versioni del modello.

L’integrazione con PDM Live è stata estesa per consentire le operazioni di check-in, check-out e cancel check-out di Teamcenter direttamente dall’interno di Simcenter Hypermesh, oltre a nuove preferenze per il trasferimento dei dati.

A completare queste novità vi sono significativi miglioramenti delle prestazioni nell’equivalenza dei nodi dei subsystem, che rendono la costruzione e la gestione di modelli di grandi dimensioni notevolmente più rapide, efficienti e semplici da mantenere anche nei programmi di sviluppo più complessi.

La creazione di connessioni affidabili rappresenta spesso una delle attività più onerose nella fase di pre-processing CAE, soprattutto per assiemi di grandi dimensioni, dove la configurazione manuale può introdurre errori costosi.

Simcenter Hypermesh 2026.1 semplifica questi workflow grazie a numerosi miglioramenti dei connettori, aumentando sia l’efficienza sia la qualità del modello.

Tra le principali novità:

• Auto-Connect supporta ora la modalità Different Subsystem Only, che impone la connettività esclusivamente ai confini tra subsystem.

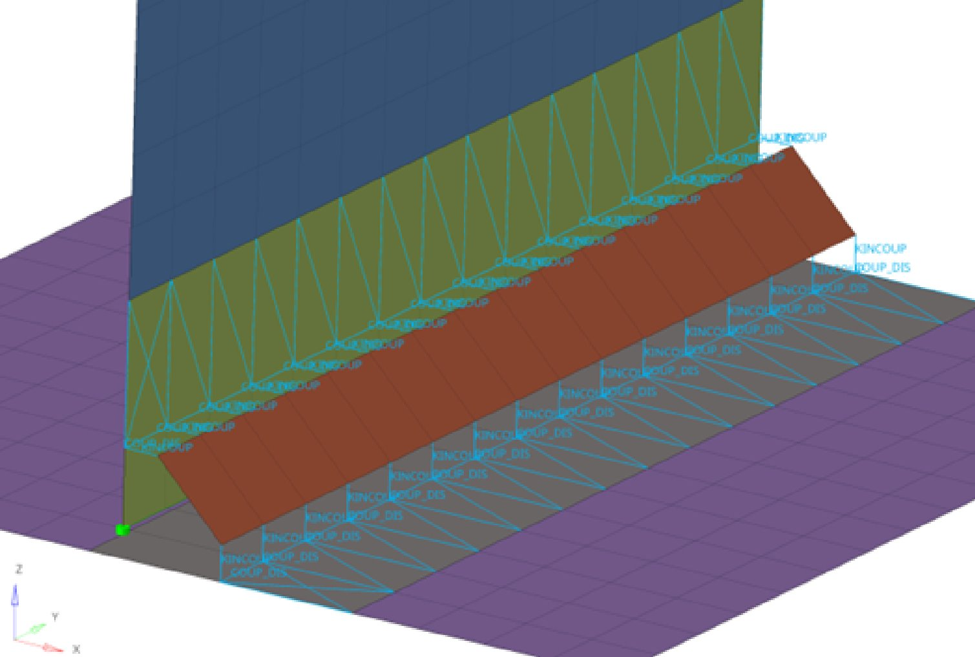

• I line connector introducono il nuovo tipo Seam Quad RBE2-RBE3 con supporto per la Heat Affected Zone, rilevamento automatico dell’offset terminale e l’opzione Straight Lines Only per i casi in cui non siano desiderate realizzazioni curve.
• I point connector includono una nuova opzione di saldatura Mesh Independent, che evita l’operazione di imprinting della mesh.
• HiLock realizza ora correttamente i collegamenti anche nelle combinazioni tra solidi e solid-shell, sia per componenti metallici sia compositi.
• Gli attachment sui fori a gradino considerano ora tutte le superfici coinvolte, cioè superiore, inferiore e intermedie. Eliminano così un caso limite che in passato poteva compromettere la corretta realizzazione della connessione.

L’esplorazione del progetto è fondamentale per ottimizzare le prestazioni di un prodotto, ma i workflow tradizionali possono risultare poco efficienti quando vengono interrotti da simulazioni non riuscite, attività manuali di configurazione o limitazioni del solver.

Riavviare un intero DOE a causa del fallimento di una singola valutazione comporta infatti un notevole spreco di tempo e risorse di calcolo.

Con Simcenter HyperMesh 2026.1, Design Explorer diventa più flessibile e consente di mantenere attivi gli studi di ottimizzazione grazie a nuove funzionalità:

• riesecuzione esclusiva delle valutazioni DOE non riuscite;
• modifica dei valori delle variabili di progetto prima dell’invio dei calcoli;
• esecuzione indipendente dei singoli task del workflow per supportare processi con solver esterni;
• collegamento automatico delle geometrie speculari, che semplifica la configurazione di strutture simmetriche;
• evidenziazione delle violazioni dei vincoli progettuali per identificare immediatamente le soluzioni non ammissibili;
• supporto del profilo solver ANSYS, che estende le funzionalità integrate di design exploration a un numero ancora maggiore di utenti.

Nel complesso, questi miglioramenti aumentano l’efficienza dei workflow, riducono i tempi di preparazione delle analisi e consentono di raggiungere più rapidamente soluzioni progettuali ottimizzate.
