La nuova release del software Simcenter FLOEFD 2406 migliora l’integrazione con il portafoglio Simcenter con l’importazione dal software Simcenter Flotherm XT, introduce l’integrazione con lo strumento Siemens NX PCB Exchange per maggiori opportunità di flusso di lavoro, aggiunge il supporto dello scripting Python per l’automazione, velocizza la gestione di grandi assiemi CAD e molto altro ancora.
Importazione dei modelli Simcenter Flotherm XT in Simcenter FLOEFD
Per facilitare l’interscambio di modelli e migliorare la comunicazione tra utenti e organizzazioni, è ora possibile importare un modello Simcenter Flotherm XT in Simcenter FLOEFD e utilizzare il modello impostato dal modello originale.
Esportazione da Simcenter Flotherm XT e importazione in Simcenter FLOEFD
Questo aiuta anche gli utenti a sfruttare un ambiente di analisi integrato nel CAD e a trarre vantaggio dai flussi di lavoro multifisici, comprese le capacità di analisi delle sollecitazioni termo-meccaniche all’interno di Simcenter FLOEFD.
Sfruttare lo scambio di PCB con Simcenter FLOEFD
PCB Exchange è uno strumento di collaborazione bidirezionale ECAD-MCAD di Siemens Digital Industries Software che consente agli utenti di creare e modificare modelli NX sfruttando i dati EDA. Recentemente sono state aggiunte a PCB Exchange le funzionalità per creare un progetto Simcenter FLOEFD.
Le principali funzionalità sono le seguenti:
- Creare un progetto Simcenter FLOEFD direttamente da PCB Exchange
- I dati EDA vengono trasferiti come Smart PCB, che gli utenti conoscono bene.
- PCB Exchange supporta la creazione di wirebond
PCB Exchange è compatibile con Simcenter FLOEFD per NX e Simcenter FLOEFD SC (Simcenter FLOEFD per ambiente Simcenter 3D).
Modellare i vias termici in modo rapido e semplice
Al Simcenter FLOEFD EDA Bridge sono state aggiunte nuove funzionalità di modellazione termica dei PCB, che consentono di esplorare più facilmente le opzioni di gestione termica:
- Aggiungete rapidamente i vias termici definendoli sotto un componente
- I vias termici vengono creati come rappresentazione cuboide di un array con proprietà del materiale ortotrope quando vengono trasferiti a Simcenter FLOEFD.

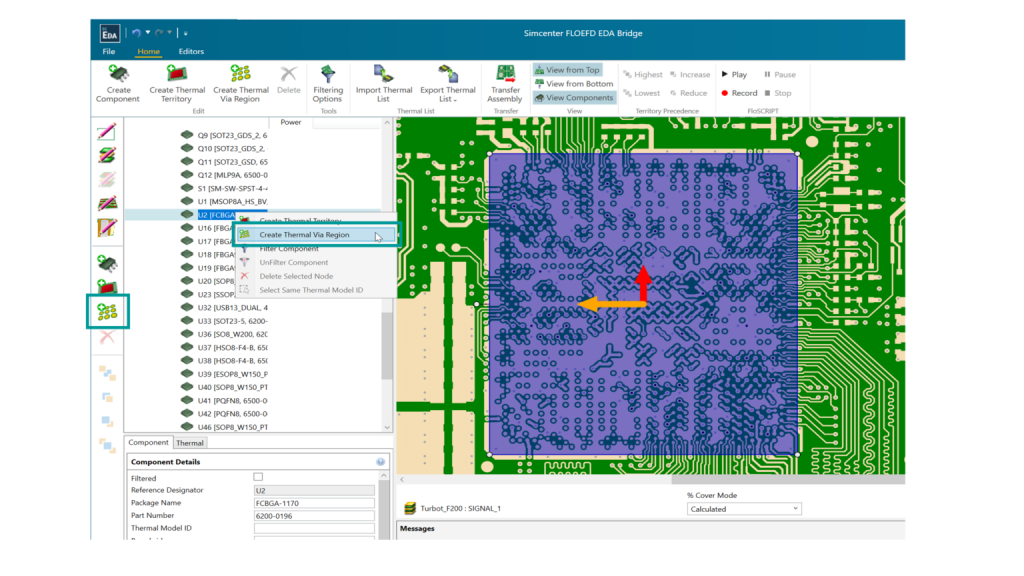

Come aggiungere la rappresentazione di un passaggio termico sotto un componente in EDA Bridge
La creazione di un’area di attraversamento termico avviene rapidamente selezionando il componente interessato e aggiungendo l’area di attraversamento termico.

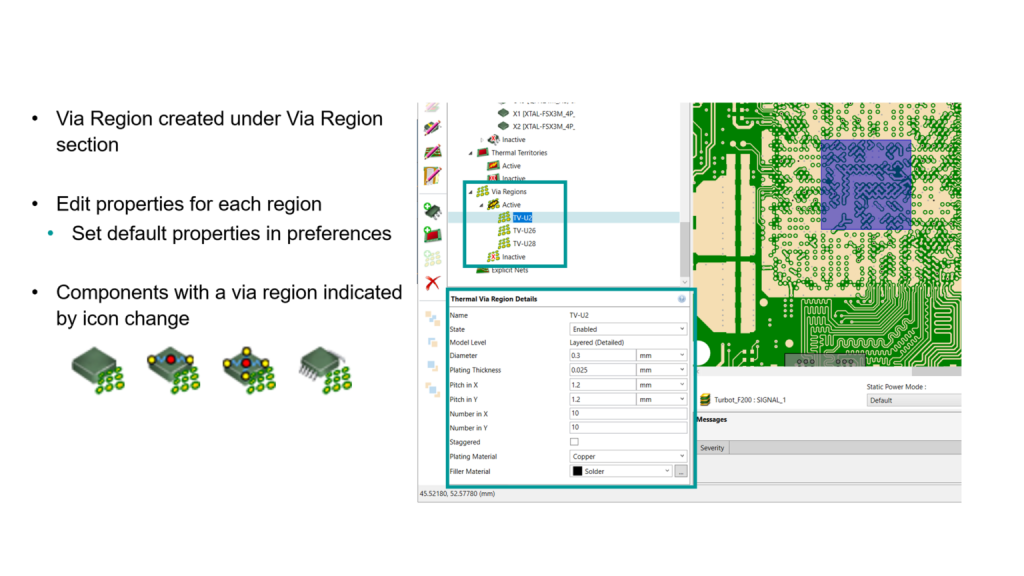

Come modificare le proprietà termiche della PCB
Come vengono visualizzati i vias termici in Simcenter FLOEFD 2406
In Simcenter FLOEFD, viene creato un assieme Thermal Via all’interno dell’assieme del componente genitore.
La geometria viene creata per ogni strato dielettrico della PCB. Non viene creata alcuna geometria per gli strati conduttori, poiché il materiale conduttore aggiuntivo della regione di passaggio è trascurabile. Un materiale con una conduttività biassiale effettiva viene calcolato automaticamente dalle proprietà del thermal via e applicato a ciascun oggetto del gruppo.
Un sistema locale per i point parameters
È ora possibile convertire i sistemi di coordinate locali per definire le posizioni dei parametri dei punti. Ciò significa che è possibile convertire le coordinate del sistema locale in un sistema globale. Ad esempio, se si seleziona un sistema di coordinate locali, si incollano le coordinate da una tabella o si importano da un file, verrà richiesto se si desidera convertirle in coordinate globali.
Supporto di PYTHON in EFDAPI
Python è un linguaggio di scripting molto diffuso e popolare per l’automazione di strumenti e funzioni di ingegneria. Simcenter FLOEFD 2406 introduce il supporto Python per l’automazione all’interno dell’API di Simcenter FLOEFD (la nuova EFDAPI è stata introdotta in Simcenter FLOEFD 2312). Si aprono così le opportunità per le attività di pre-processing, di simulation solve e di automazione del post processing. È inoltre possibile automatizzare le operazioni di Simcenter FLOEFD all’interno di flussi di lavoro multi-tool per il processo di analisi. Nel Support Center sono disponibili documentazione ed esempi di scripting per assistere gli utenti.
Gestione più rapida di grandi assiemi CAD
Ora è molto più veloce aprire, creare e clonare progetti che contengono da migliaia di componenti a oltre 100.000 componenti. Naturalmente qualsiasi aumento di velocità dipende dal modello, da 1,5 a 5 volte più veloce per un modello con 45K componenti a 100-150 volte per un pacchetto avanzato con 125K componenti (cioè molte sfere di saldatura).
Migliorie a Smart PCB
Smart PCB è una delle diverse opzioni per la modellazione termica dei PCB e viene costantemente migliorata per ottimizzare la velocità e l’uso della memoria. Smart PCB è un approccio sofisticato per catturare in modo efficiente la distribuzione dettagliata dei materiali di una PCB senza l’aggiunta di risorse computazionali e le lunghe tempistiche tipicamente richieste per modellare il PCB in modo esplicito. A tal fine utilizza un approccio network assembly, generando una griglia in stile voxel basata sulle immagini di ogni strato del PCB nei dati EDA importati.

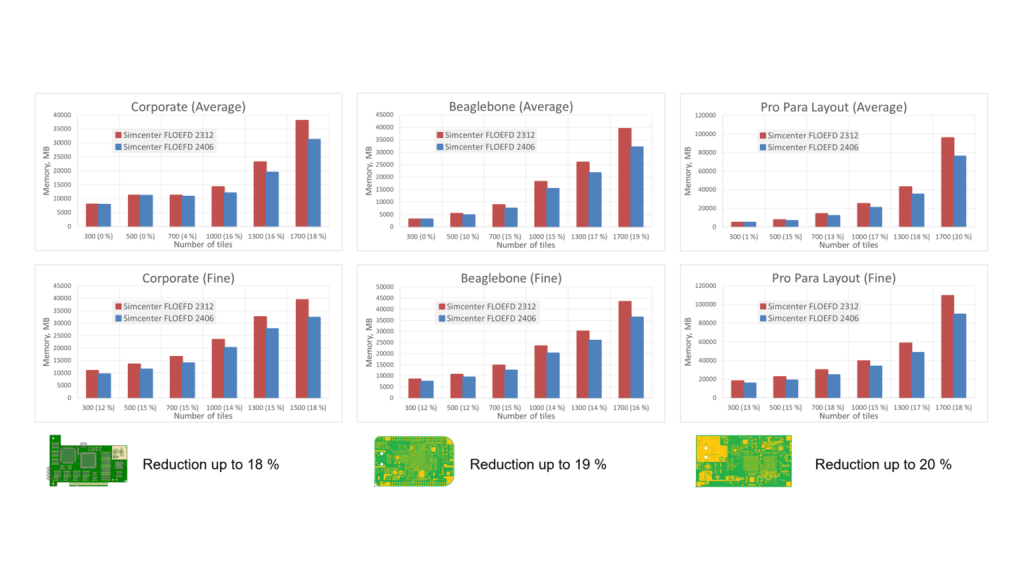

In Simcenter FLOEFD 2406, il solutore è stato ottimizzato per ridurre ulteriormente la memoria richiesta per l’analisi termica. Rispetto all’ultima versione 2306, la riduzione dell’uso della memoria è illustrata come dell’ordine del 18-20%. Nella figura seguente è illustrato l’approccio fine rispetto a quello medio per 3 tipi di modelli di scheda.
